正如前面河南耐火材料廠已提到的，與燒成耐火磚相當?shù)母咝阅懿欢ㄐ文突鸩牧系膶嵱没?，可以說是以盛鋼桶用耐火材料為代表的。目前，不定形耐火材料的主要施工方法是采用振動法和澆注法，適合澆注鋁尖晶石質材料，可以得到高耐用性。關于尖晶歹燒結料中的氧化鎂和氧化鋁的組成是從理論組成開始進行研究的，后來又報道了通過使用氧化鋁含量為70%或90%的尖晶石燒結料，能提高抗鐵氧化物等渣成分的滲透性。另外，還有資料報道，將使用氧化鎂和氧化鋁原料的混合材料進行施工，通過提高施工體中的溫度，使混合材料發(fā)生膨脹性的尖晶石化反應，減少殘余收縮，促進組織的致密，以提高不定形耐火材料的耐用性。

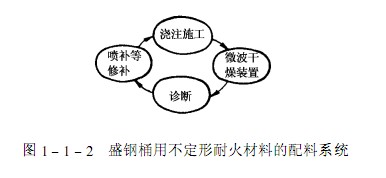

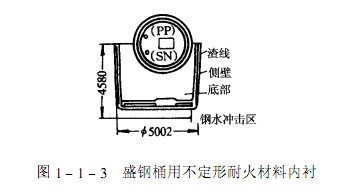

盛鋼桶的渣線部位對抗渣性能的要求特別高，因此現(xiàn)在正在開發(fā)堿性材料。如鎂鋯質材料，其組成為氧化鎂90%、氧化鋯10%，經混合燒成的鎂鋯燒結料的抗渣滲透性和耐腐蝕性均好，可以達到實用化。關于不定形耐火材料的發(fā)展方向，今后將進一步進行材料的開發(fā)。對于使用耐火材料的用戶來說，必須確立諸如耐火材料的施工、診斷和修補等一系列配備系統(tǒng)，以提高整體效率、降低成本。盛鋼桶用不定形耐火材料的配料系統(tǒng)如圖1-1-2所示，盛鋼桶用不定形耐火材料內襯如圖1-1-3和表1-1-2所示。 下面河南耐火材料廠介紹下不定形耐火材料的最近動向是：
（1）低水泥和無水泥澆注料的開發(fā)和使用研究；
（2）噴補修補法的改進研究；
（3）施工法的機械化、自動化。
河南耐火材料廠 http://www.djhij.cn/
