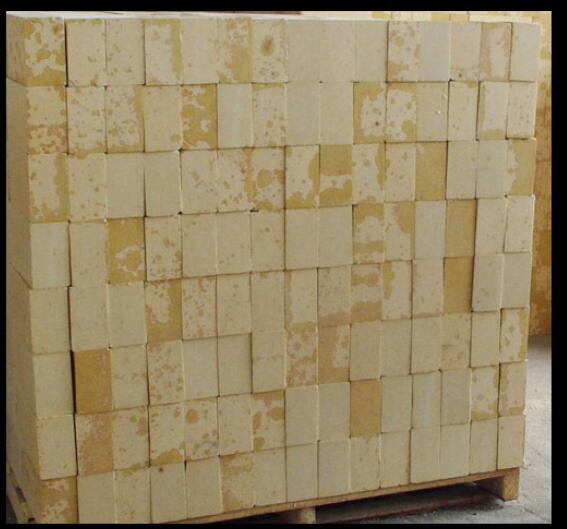

硅磚是指SiO2含量在93%以上的制品。 硅磚是以SiO2含量不小于96%的硅石為原料，加入礦化劑和結(jié)合劑，經(jīng)混煉、成型、干燥、燒成等工序 制得。硅石原料中的SiO2含量越高，制品的耐火度越高。 硅磚品種較多，根據(jù)用途分為：焦?fàn)t用硅磚、熱風(fēng)爐用硅磚、電爐用硅磚、玻璃窯用硅磚等。 根據(jù)轉(zhuǎn)型分為：標(biāo)磚、普磚、異型磚及特型磚等。
硅磚特性：
硅磚屬于酸性耐火材料，具有較強(qiáng)的抵抗酸性渣或酸性溶液侵蝕的能力， 荷重軟化溫度較高是硅磚的優(yōu)異特性，一般為1640-1680℃
硅磚用途：
硅磚主要用于砌筑焦?fàn)t的炭化室、燃燒室和隔墻、玻璃池窯和窯頂、池墻、熱風(fēng)爐的高溫承重部位、 玻璃池窯、池墻、熱風(fēng)爐的高溫承重部位、炭素焙燒爐等熱工窯爐。
焦?fàn)t用硅磚理化指標(biāo)如下：

項(xiàng)目		指標(biāo)
		GZ-96	GZ-95	GZ-94
ω(SiO2)/% ≥		86	95	94
ω(Fe2O3)/% ≤		1.0	1.2	1.4
顯氣孔率/% ≤		22(24)
常溫耐壓強(qiáng)度/MPa ≥	單重＜20kg	35(30)
	單重≥20kg	30(25)
0.2MPa荷重軟化開(kāi)始溫度/℃ ≥		1660	1650	1640(膠結(jié)硅石1620)
真密度/(g/cm3) ≤		2.34	2.35
注：括號(hào)內(nèi)的數(shù)值為手工成型磚的指標(biāo)。
