產(chǎn)品導(dǎo)航
PRODUCTS
推薦產(chǎn)品
聯(lián)系方式
CONTACT US
電話：0371-55682180
傳真：0371-55682180
手機(jī)：136-7371-1977
郵箱：[email protected]
地址：鄭州新密市超化鎮(zhèn)工業(yè)園區(qū)

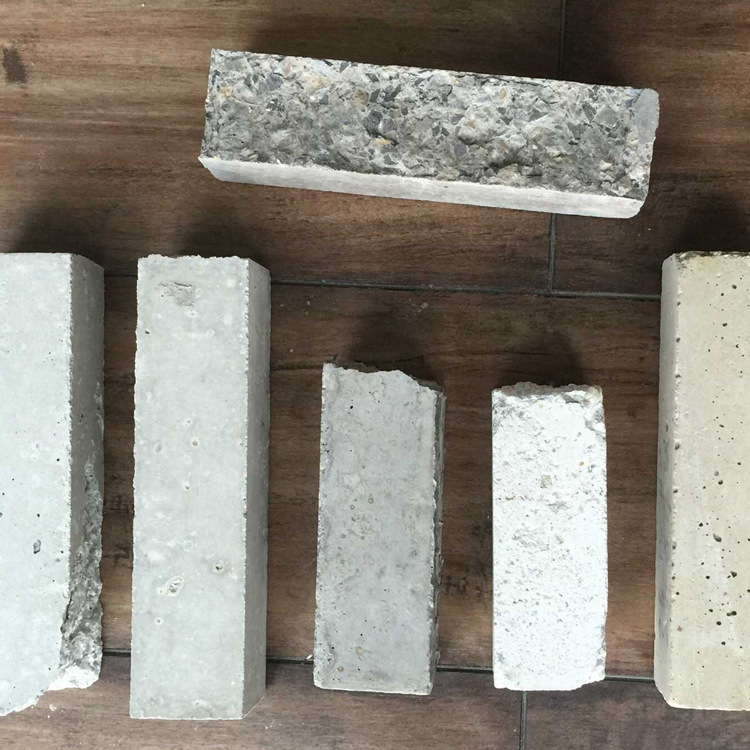

耐火澆注料
詳細(xì)說明
以前新型干法水泥窯噴煤管都使用剛玉澆注料，在使用過程中，由于溫度急變和長期受到含有熟料細(xì)小顆粒的二次風(fēng)的沖刷，極易產(chǎn)生開裂剝落現(xiàn)象，特別是新投產(chǎn)的生產(chǎn)線，問題更為突出。 我公司開發(fā)的剛玉－莫來石噴煤管專用耐火澆注料（JD-75MP），主要原料合成莫來石是選用全天然料燒結(jié)莫來石，經(jīng)精確配比、均化、成球、高溫煅燒制成。配料中以莫來石為主，另外還加入剛玉、碳化硅等多種微粉添加劑。
因此，噴煤管專用耐火澆注料具有以下主要特點(diǎn)：
a) 、產(chǎn)品強(qiáng)度高，耐高溫性能好，蠕變率低，熱震穩(wěn)定性好，耐磨損和抗化學(xué)侵蝕性強(qiáng)等優(yōu)點(diǎn)。
b) 、產(chǎn)品體積密度只有2.70g/cm3（剛玉質(zhì)耐火材料體積密度為3.00g/cm3），減輕了噴煤管澆注料的自身重量，緩解了噴煤管在高溫狀態(tài)下易彎曲變形的矛盾，延長了噴媒管的使用壽命，也確保了回轉(zhuǎn)窯長期安全運(yùn)轉(zhuǎn)；
c) 、配方中加入碳化硅微粉，在高溫狀態(tài)下碳氧化后，硅形成玻璃體，在澆注料表面形成一層保護(hù)膜，防止內(nèi)部碳化硅的進(jìn)一步氧化，提高了噴煤管澆注料的使用壽命； 該料經(jīng)多個(gè)廠多年實(shí)踐使用，噴煤管頭部使用壽命在六~八個(gè)月。
噴煤管澆注料理化指標(biāo)如下 ：
噴煤管澆注料理化指標(biāo)如下 ：
| 項(xiàng)目 | 指標(biāo) | |||
| YH-16P | YH-17P | YH-18P | ||
| Al2O3,% | 68 | 72 | 78 | |
| 體積密度,g/cm3 | 110℃x24h | 2.6 | 2.7 | 2.8 |
| 抗折強(qiáng)度,MPa | 110℃x24h | 8 | 9 | 9 |
| 1400℃x3h | 11 | 12 | 12 | |
| 耐壓強(qiáng)度,MPa | 110℃x24h | 70 | 80 | 85 |
| 1400℃x3h | 80 | 80 | 90 | |
| 線變化率% | 1400℃x3h | ±0.5 | ±0.5 | ±0.5 |
